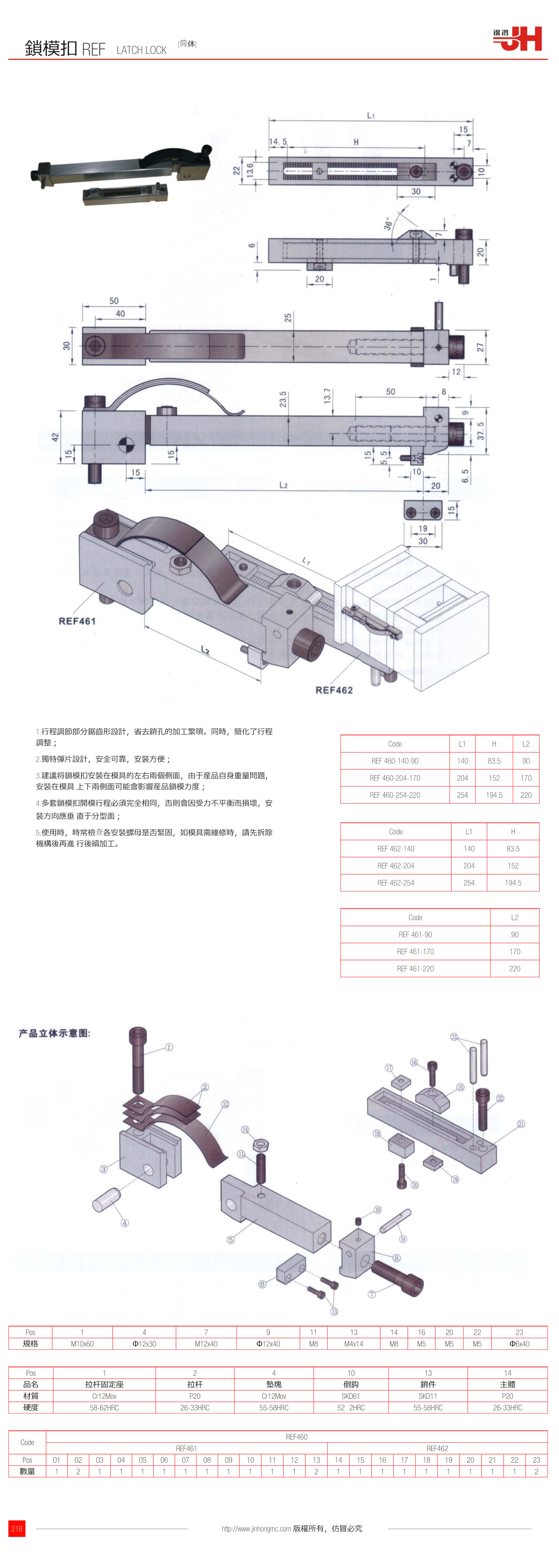

1.行程调节部分锯齿形设计，省去销孔的加工繁琐。同时，简化了行程调整；
2.独特弹片设计，安全可靠，安装方便；
3.建议将锁模扣安装在模具的左右两个侧面，由于产品自身重量问题，安装在模具 上下两侧面可能会影响产品锁模力度；
4.多套锁模扣开模行程必须完全相同，否则会因受力不平衡而损坏，安装方向应垂 直于分型面；
5.使用时，时常检查各安装螺母是否紧固，如模具需维修时，请先拆除机构后再进 行后续加工。

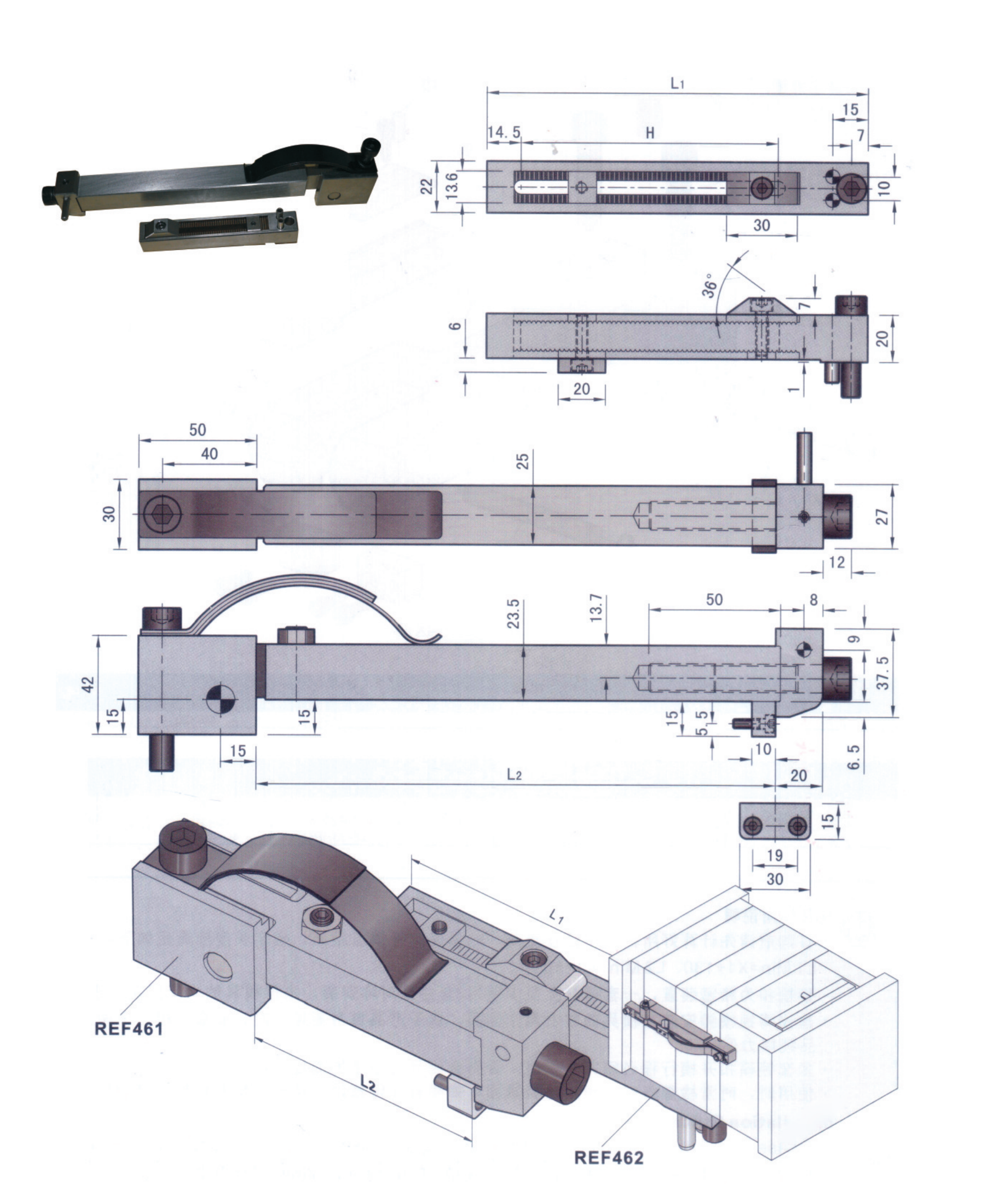

| Code | L1 | H | L2 |
| REF 460-140-90 | 140 | 83.5 | 90 |
| REF 460-204-170 | 204 | 152 | 170 |
| REF 460-254-220 | 254 | 194.5 | 220 |
| Code | L1 | H |
| REF 462-140 | 140 | 83.5 |
| REF 462-204 | 204 | 152 |
| REF 462-254 | 254 | 194.5 |
| Code | L2 |
| REF 461-90 | 90 |
| REF 461-170 | 170 |
| REF 461-220 | 220 |

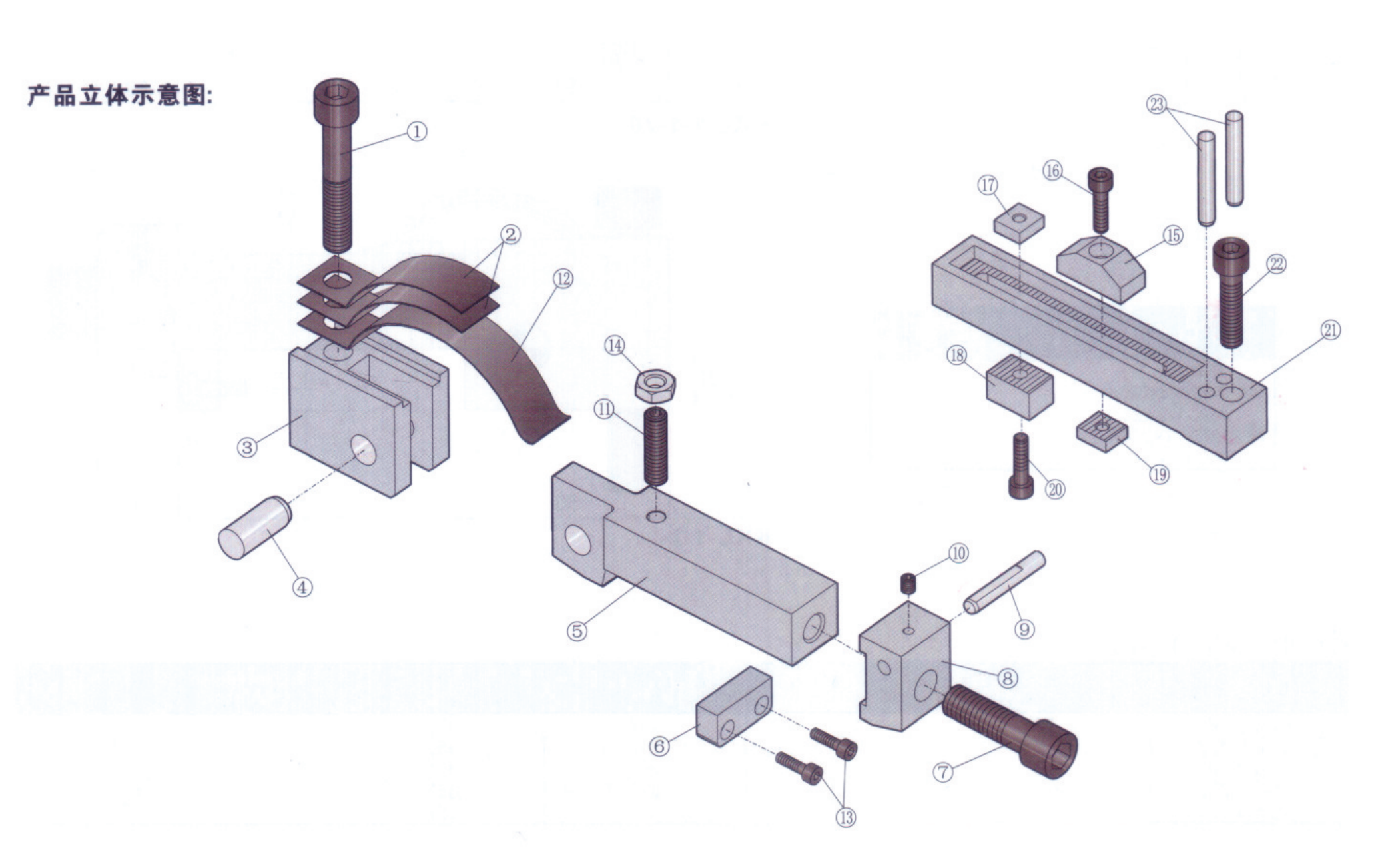

| Pos | 1 | 4 | 7 | 9 | 11 | 13 | 14 | 16 | 20 | 22 | 23 |
| 规格 | M10x60 | Φ12x30 | M12x40 | Φ12x40 | M8 | M4x14 | M8 | M5 | M5 | M5 | Φ6x40 |
| Pos | 1 | 2 | 4 | 10 | 13 | 14 |
| 品名 | 拉杆固定座 | 拉杆 | 垫块 | 倒钩 | 销件 | 主体 |
| 材质 | Cr12Mov | P20 | Cr12Mov | SKD61 | SKD11 | P20 |
| 硬度 | 58-62HRC | 26-33HRC | 55-58HRC | 52±2HRC | 55-58HRC | 26-33HRC |
| Code | REF460 | ||||||||||||||||||||||
| REF461 | REF462 | ||||||||||||||||||||||
| Pos | 01 | 02 | 03 | 04 | 05 | 06 | 07 | 08 | 09 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 |
| 数量 | 1 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 |
订购：锁模扣REF
