您的位置：首頁 > 模具配件 > 油缸系列

型號： h0-tc -[待選參數]

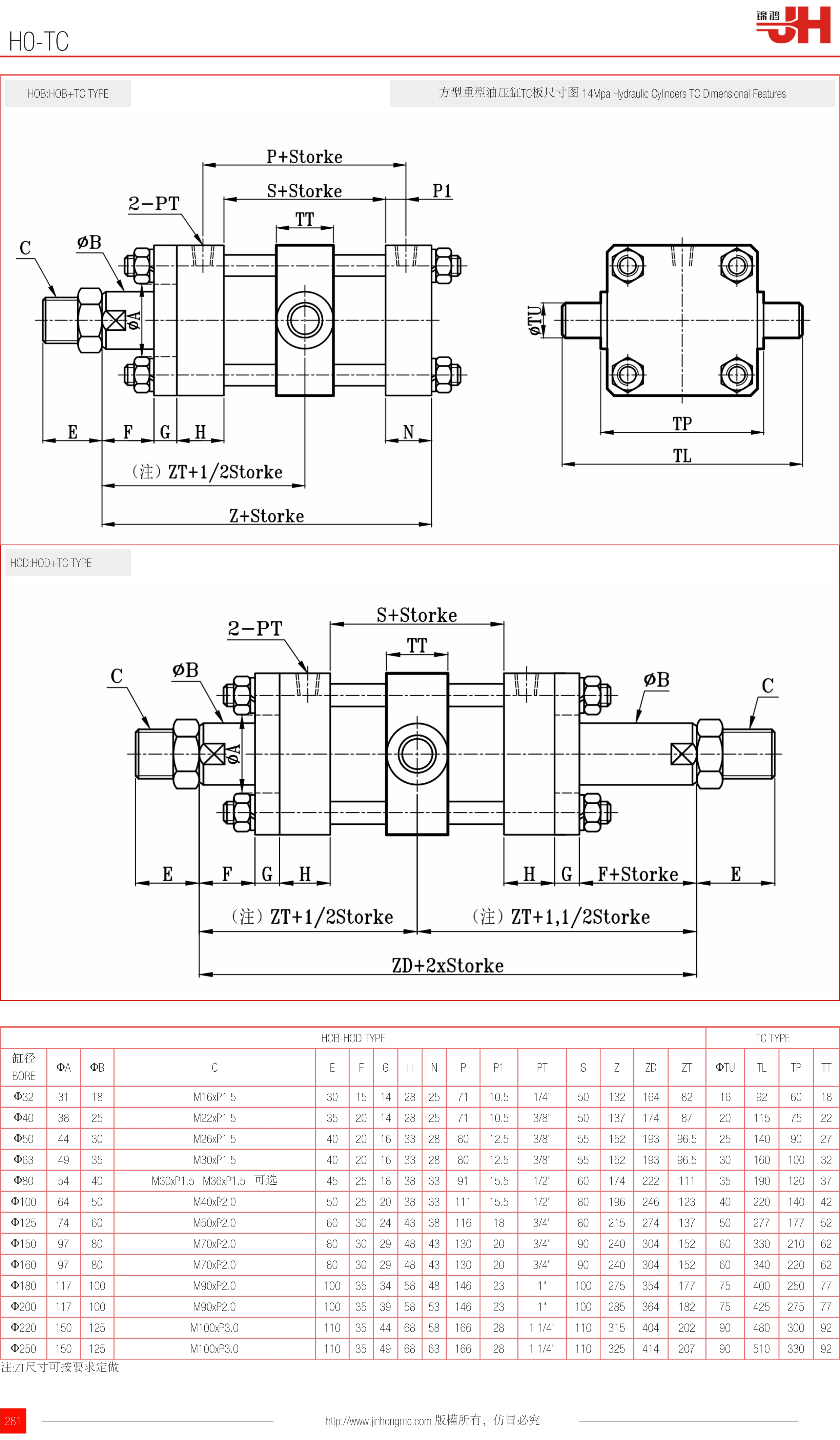

H0-TC

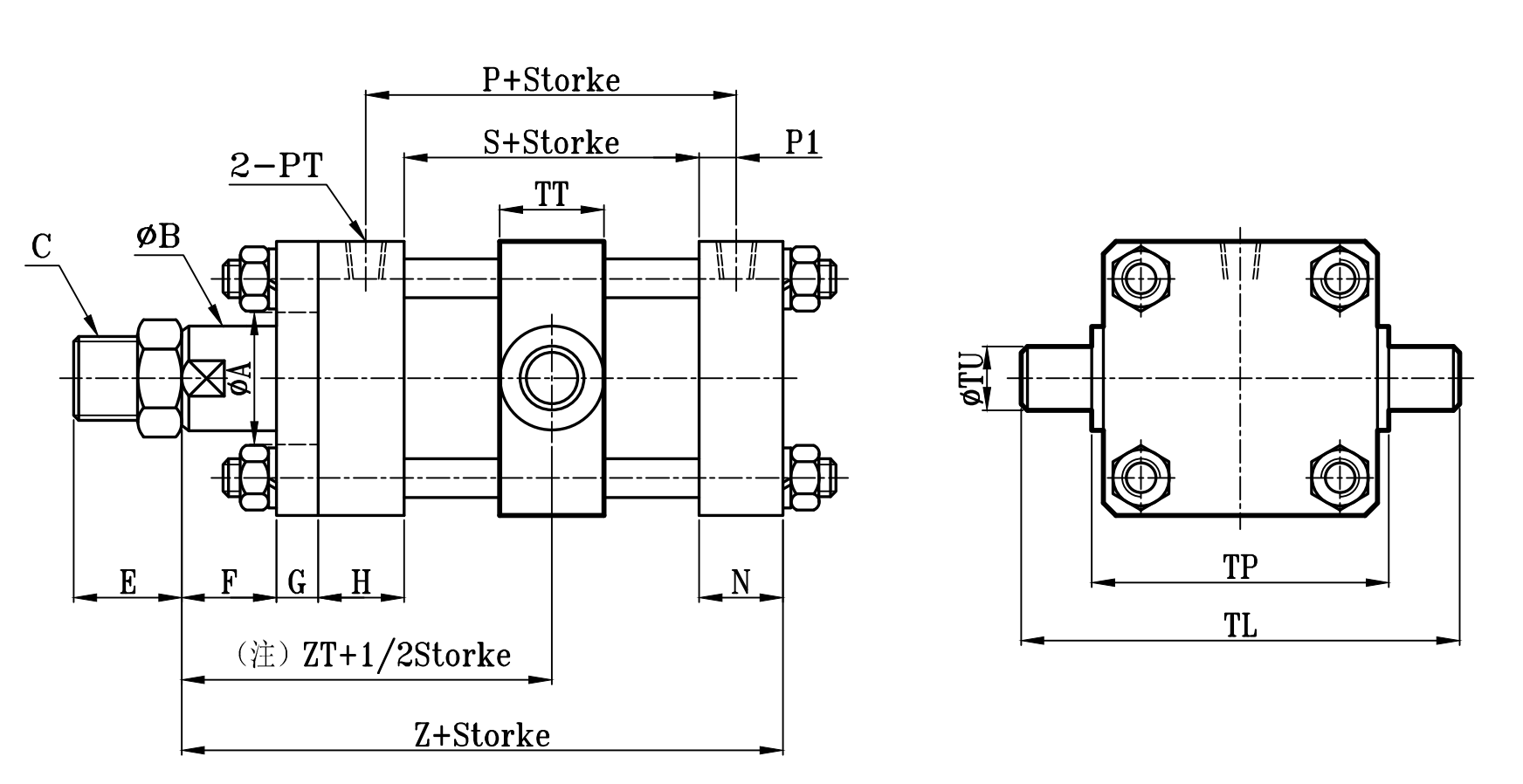

HOB:HOB+TC TYPE	方型重型油壓缸TC板尺寸圖 14Mpa Hydraulic Cylinders TC Dimensional Features

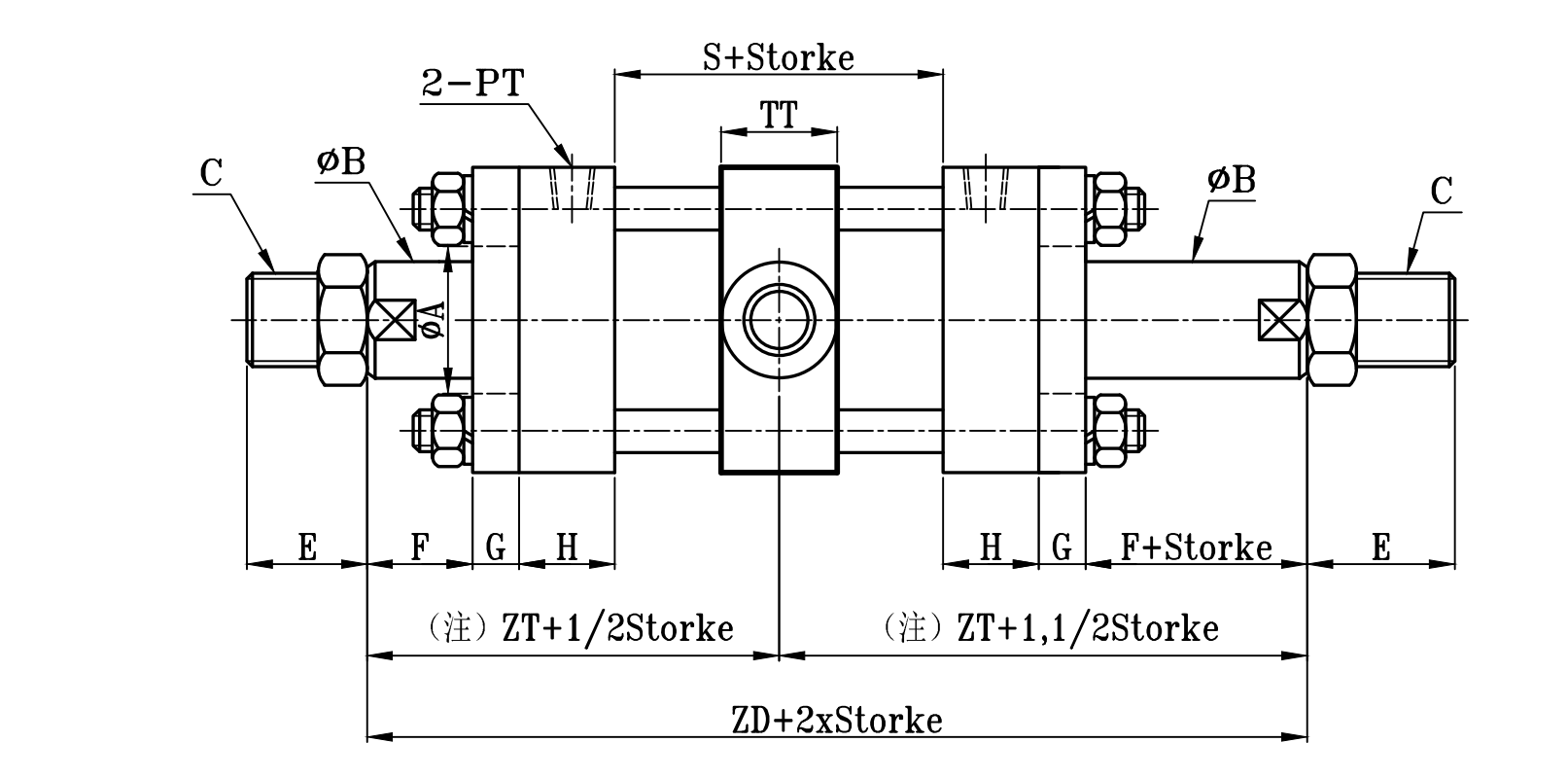

HOD:HOD+TC TYPE

HOB-HOD TYPE																TC TYPE
缸徑 BORE	ΦA(chǔ)	ΦB	C	E	F	G	H	N	P	P1	PT	S	Z	ZD	ZT	ΦTU	TL	TP	TT
Φ32	31	18	M16xP1.5	30	15	14	28	25	71	10.5	1/4"	50	132	164	82	16	92	60	18
Φ40	38	25	M22xP1.5	35	20	14	28	25	71	10.5	3/8"	50	137	174	87	20	115	75	22
Φ50	44	30	M26xP1.5	40	20	16	33	28	80	12.5	3/8"	55	152	193	96.5	25	140	90	27
Φ63	49	35	M30xP1.5	40	20	16	33	28	80	12.5	3/8"	55	152	193	96.5	30	160	100	32
Φ80	54	40	M30xP1.5 M36xP1.5 可選	45	25	18	38	33	91	15.5	1/2"	60	174	222	111	35	190	120	37
Φ100	64	50	M40xP2.0	50	25	20	38	33	111	15.5	1/2"	80	196	246	123	40	220	140	42
Φ125	74	60	M50xP2.0	60	30	24	43	38	116	18	3/4"	80	215	274	137	50	277	177	52
Φ150	97	80	M70xP2.0	80	30	29	48	43	130	20	3/4"	90	240	304	152	60	330	210	62
Φ160	97	80	M70xP2.0	80	30	29	48	43	130	20	3/4"	90	240	304	152	60	340	220	62
Φ180	117	100	M90xP2.0	100	35	34	58	48	146	23	1"	100	275	354	177	75	400	250	77
Φ200	117	100	M90xP2.0	100	35	39	58	53	146	23	1"	100	285	364	182	75	425	275	77
Φ220	150	125	M100xP3.0	110	35	44	68	58	166	28	1 1/4"	110	315	404	202	90	480	300	92
Φ250	150	125	M100xP3.0	110	35	49	68	63	166	28	1 1/4"	110	325	414	207	90	510	330	92

注:ZT尺寸可按要求定做
